Skrętka nieekranowana (UTP) to podstawowy typ okablowania sieciowego. Jest to kabel składający się z par skręconych przewodów bez dodatkowego ekranowania. Oznaczana symbolem U/UTP, gdzie "U" wskazuje na brak ekranowania, a "UTP" odnosi się do skręconej pary przewodów.
Ten popularny rodzaj kabla jest szeroko stosowany w sieciach komputerowych i systemach telefonicznych. Najczęściej występuje w kategoriach 5 i 6, oferując przepustowość odpowiednio do 1000 Mb/s i 10 Gb/s.
Najważniejsze informacje:- Brak ekranowania zewnętrznego i wewnętrznego
- Standardowe oznaczenie to U/UTP zgodne z normą ISO/IEC 11801
- Popularne zastosowanie w sieciach LAN i telefonii
- Niski koszt produkcji w porównaniu do kabli ekranowanych
- Dwie główne kategorie: Cat5 (1000 Mb/s) i Cat6 (10 Gb/s)
Co to jest skrętka nieekranowana UTP?

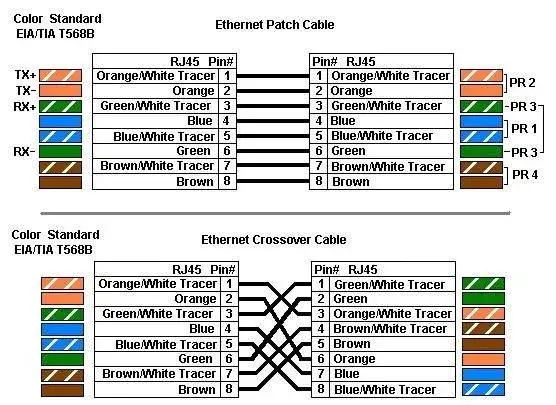

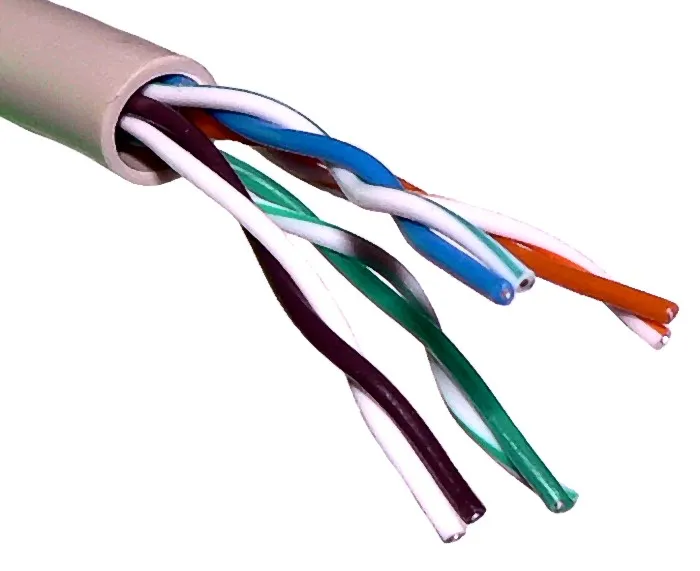

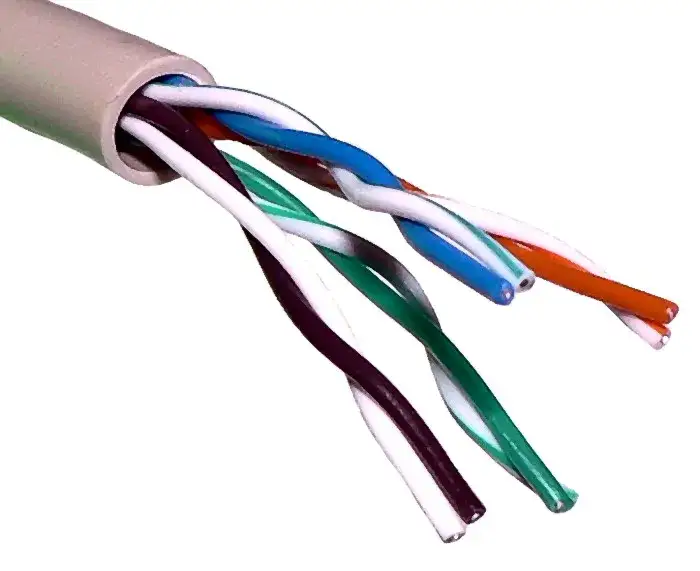

Skrętka nieekranowana (UTP) to podstawowy typ kabla sieciowego pozbawiony dodatkowego ekranowania. Kabel UTP składa się z par skręconych przewodów, które są zabezpieczone jedynie zewnętrzną izolacją.
Budowa tego kabla opiera się na 4 parach przewodów, gdzie każda para jest skręcona ze sobą w celu minimalizacji zakłóceń. Znajduje szerokie zastosowanie w sieciach komputerowych i systemach telefonicznych, szczególnie w warunkach biurowych.
Symbol oznaczenia skrętki nieekranowanej
Skrętka nieekranowana oznaczona jest symbolem U/UTP. To oznaczenie jest zgodne z międzynarodowymi standardami i jasno określa charakterystykę kabla.
- U (pierwsze) - oznacza brak ekranowania zewnętrznego
- UTP (drugie) - określa skręconą parę bez ekranowania poszczególnych par
Jak interpretować oznaczenie U/UTP?
Symbol U/UTP składa się z dwóch kluczowych elementów rozdzielonych ukośnikiem. Pierwszy człon "U" (Unshielded) informuje o braku ogólnego ekranowania kabla. Jest to podstawowa cecha odróżniająca ten typ od kabli ekranowanych.
Drugi człon "UTP" odnosi się do wewnętrznej konstrukcji kabla, gdzie "U" ponownie wskazuje na brak ekranowania, "TP" (Twisted Pair) oznacza skręcone pary przewodów. Ta kombinacja jasno określa, że mamy do czynienia z kablem całkowicie pozbawionym ekranowania.
Czytaj więcej: Poznaj wszystkie symbole na zmywarce - kompletny zestaw ich znaczeń
Normy i standardy dla oznaczenia skrętki nieekranowanej
Oznaczenie U/UTP jest regulowane przez normę ISO/IEC 11801, która stanowi międzynarodowy standard dla okablowania strukturalnego. Norma ta precyzyjnie określa nie tylko oznaczenia, ale również parametry techniczne i wymagania dla kabli sieciowych.
Standard ten jest regularnie aktualizowany, aby uwzględniać najnowsze rozwiązania technologiczne i wymagania współczesnych sieci. Aktualna wersja normy wprowadza szczegółową klasyfikację kabli ze względu na ich konstrukcję i parametry transmisyjne.
Różnice w oznaczeniach kabli sieciowych
| Oznaczenie | Typ kabla | Opis |
|---|---|---|
| U/UTP | Nieekranowany | Brak jakiegokolwiek ekranowania |
| F/UTP | Ekranowany folią | Ekranowanie zewnętrzne folią |
| S/FTP | Podwójnie ekranowany | Ekranowanie zewnętrzne oplotem + ekranowanie par folią |
Kategorie skrętki nieekranowanej
Skrętka nieekranowana występuje w różnych kategoriach, które określają jej możliwości transmisyjne. Każda kolejna kategoria oferuje lepsze parametry i większą przepustowość.
- Kategoria 5e: przepustowość do 1 Gb/s
- Kategoria 6: przepustowość do 10 Gb/s (do 55 metrów)
- Kategoria 6a: przepustowość do 10 Gb/s (do 100 metrów)
Jak rozpoznać kategorię skrętki nieekranowanej?
Kategoria skrętki jest zawsze nadrukowana na zewnętrznej izolacji kabla. Oznaczenie zawiera symbol "CAT" followed by the category number. Producenci często dodają też informacje o przepustowości i certyfikatach.
Kolor izolacji zewnętrznej może również wskazywać na kategorię kabla, choć nie jest to standardem. Najczęściej spotkamy szary kolor dla kategorii 5e oraz niebieski lub zielony dla kategorii 6 i 6a.
Zastosowanie skrętki nieekranowanej
Kabel UTP jest najczęściej wykorzystywany w standardowych instalacjach sieciowych wewnątrz budynków. Sprawdza się doskonale w biurach, domach i małych przedsiębiorstwach, gdzie poziom zakłóceń elektromagnetycznych jest niski.
W sieciach domowych skrętka nieekranowana jest idealnym wyborem do połączenia routera z komputerami czy innymi urządzeniami sieciowymi. Jej popularność wynika z łatwości montażu i niskiego kosztu instalacji.
Znajduje również zastosowanie w systemach monitoringu IP, telefonii VoIP oraz w podstawowych instalacjach przemysłowych, gdzie nie występują silne źródła zakłóceń.
Zalety i ograniczenia skrętki nieekranowanej
Kabel nieekranowany UTP wyróżnia się przede wszystkim prostotą instalacji i niskim kosztem. Jest lżejszy i bardziej elastyczny niż kable ekranowane, co ułatwia prowadzenie instalacji w ciasnych przestrzeniach.
Głównym ograniczeniem jest podatność na zakłócenia elektromagnetyczne, dlatego nie jest zalecany w środowiskach przemysłowych lub miejscach z dużą ilością urządzeń elektrycznych.
| Zalety | Ograniczenia |
|---|---|
| Niski koszt | Podatność na zakłócenia |
| Łatwość instalacji | Ograniczony zasięg |
| Mała waga | Mniejsza przepustowość niż w kablach ekranowanych |
| Elastyczność | Nie nadaje się do środowisk przemysłowych |
Najważniejsze aspekty oznaczenia i zastosowania skrętki nieekranowanej
Skrętka nieekranowana (U/UTP) to podstawowy standard okablowania sieciowego, który charakteryzuje się brakiem dodatkowego ekranowania. Jej oznaczenie jest ustandaryzowane zgodnie z normą ISO/IEC 11801, gdzie litera "U" wskazuje na brak ekranowania, a "TP" na skręcone pary przewodów.
Dostępna w kilku kategoriach (5e, 6, 6a), skrętka nieekranowana oferuje przepustowość od 1 Gb/s do 10 Gb/s, co sprawia, że jest idealnym wyborem dla standardowych instalacji biurowych i domowych. Jej główne zalety to przystępna cena, łatwość instalacji oraz elastyczność, jednak należy pamiętać o ograniczeniach związanych z podatnością na zakłócenia elektromagnetyczne.
Przy wyborze kabla UTP kluczowe jest zwrócenie uwagi na oznaczenie kategorii na zewnętrznej izolacji oraz dostosowanie typu kabla do środowiska, w którym będzie wykorzystywany. W przypadku przestrzeni z dużą ilością zakłóceń elektromagnetycznych, warto rozważyć alternatywne rozwiązania w postaci kabli ekranowanych (F/UTP lub S/FTP).
