Symbole na pompie obiegowej nie są ozdobą ani kodem dla serwisanta. To krótka instrukcja tego, jak urządzenie pracuje, jaki ma zakres wydajności i który tryb będzie odpowiedni dla grzejników albo podłogówki. W praktyce pytanie, co oznaczają symbole na pompie CO, sprowadza się do odczytania kilku liczb, skrótów i ikon, które decydują o komforcie, hałasie i zużyciu prądu.
Najkrócej: symbole na pompie mówią o ciśnieniu, przepływie i sposobie regulacji
- H pokazuje wysokość podnoszenia, czyli zapas ciśnienia pompy.
- Q opisuje przepływ, zwykle w m3/h.
- Tryby typu stałe ciśnienie, proporcjonalne ciśnienie i AUTO decydują o tym, jak pompa reaguje na zmiany w instalacji.
- Biegi I/II/III lub c1/c2/c3 to ręczne poziomy pracy w prostszych modelach.
- W i sygnały na ekranie mówią o poborze mocy, przepływie albo błędzie pracy.
Od czego zacząć, gdy chcesz odczytać oznaczenia bez zgadywania
Gdy rozbieram takie oznaczenia na części, zaczynam od prostego podziału: co opisuje wydajność, a co opisuje sposób sterowania. Na jednej pompie zobaczysz parametry hydrauliczne, na innej skróty trybów, a na jeszcze innej wyświetlacz z biegiem, mocą i przepływem. Różne modele mówią innym językiem, ale logika odczytu jest podobna.

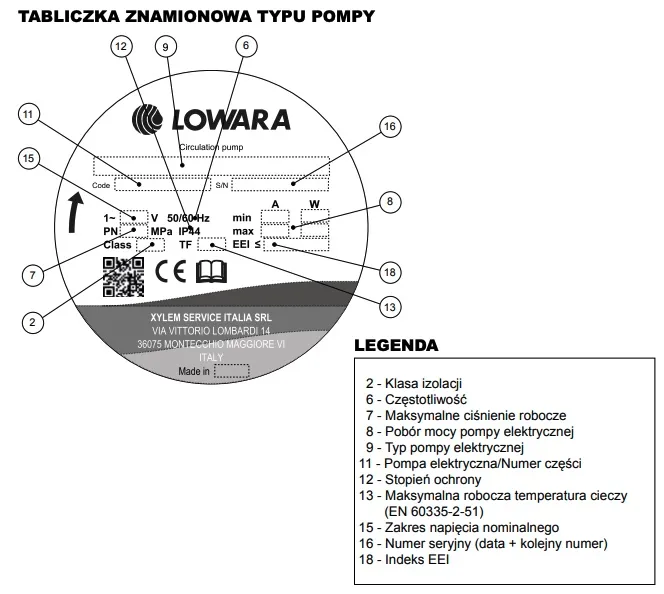

Najpierw sprawdzam tabliczkę znamionową i sam panel sterowania. Na etykiecie zwykle znajdziesz oznaczenie typu pompy, zakres H, czasem średnicę przyłącza i długość montażową, a na ekranie bieżący tryb pracy. Warto pamiętać, że ten sam skrót na dwóch różnych markach nie musi znaczyć dokładnie tego samego, więc bez legendy producenta nie warto zgadywać.
Przykład typu 25/1-6-130 da się odczytać dość szybko: 25 odnosi się do przyłącza, 1-6 do zakresu wysokości podnoszenia, a 130 do długości montażowej w milimetrach. To dobry punkt startu, bo od razu wiadomo, czy pompa pasuje mechanicznie i jaki ma potencjał pracy. Dopiero potem przechodzę do H i Q, bo to one pokazują, jak urządzenie zachowa się w instalacji.
Dopiero potem przechodzę do H i Q, bo bez nich łatwo pomylić parametry pompy z samym trybem pracy.
H i Q czyli dwa parametry, od których zależy praca pompy
Najbardziej mylące są dwa oznaczenia: H i Q. H to wysokość podnoszenia, czyli zdolność pompy do pokonywania oporów instalacji. Q to natężenie przepływu, czyli ilość wody, którą urządzenie może przetłoczyć w czasie; w praktyce spotkasz najczęściej m3/h. Ja zawsze patrzę na nie razem, bo samo wysokie H nie gwarantuje wygodnej pracy, a duży przepływ bez odpowiedniego ciśnienia niczego nie rozwiąże.
| Symbol | Znaczenie | Co z tego wynika w praktyce |
|---|---|---|
| H | Wysokość podnoszenia podawana w metrach | Im wyższe H, tym większy opór instalacji pompa może pokonać. To nie jest jednak ustawienie, które warto automatycznie podbijać do maksimum. |
| Q | Natężenie przepływu | Pokazuje, ile wody pompa realnie przetłoczy. Przy zbyt niskim Q część obiegów może być niedogrzana. |
| H + Q | Krzywa pracy pompy | To punkt pracy decyduje o tym, czy instalacja działa cicho, stabilnie i oszczędnie. |
W praktyce warto też pamiętać, że opis katalogowy nie oznacza pracy „na sztywno”. Jeśli widzisz informację o maksymalnym H, to jest to granica przy bardzo małym przepływie, a nie ustawienie, które ma być używane na co dzień. W nowoczesnych pompach nastawę często zmienia się skokowo lub co 0,1 m, więc nawet drobna korekta robi różnicę.
Kiedy mam już jasność co do H i Q, przechodzę do drugiej połowy układanki: w jakim trybie pompa ma utrzymywać te parametry.

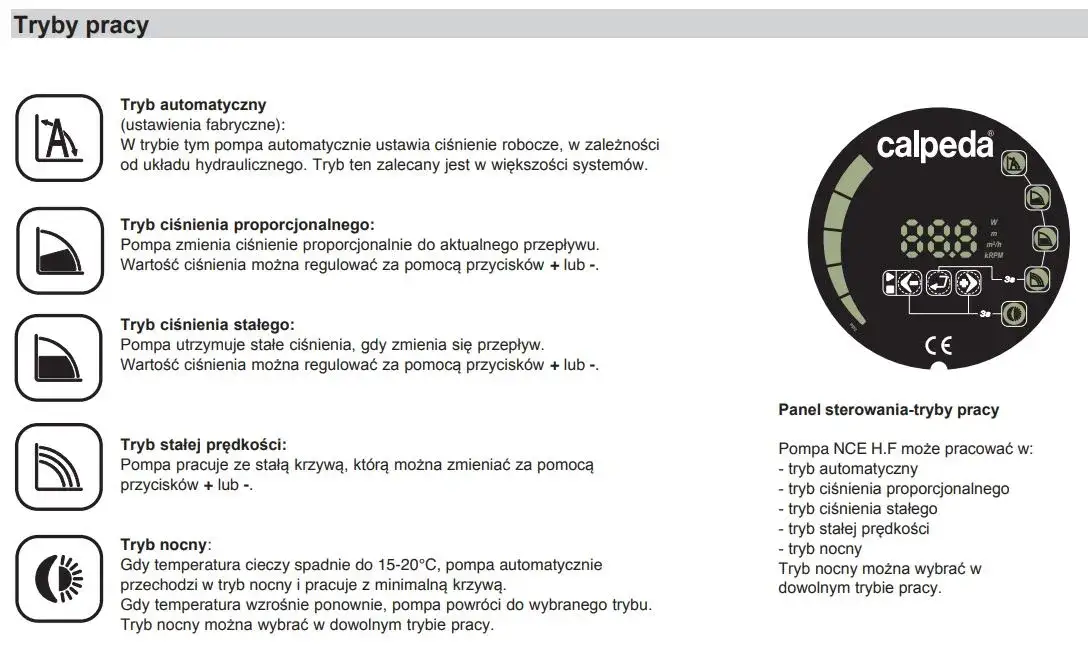

Tryby pracy, które najczęściej zobaczysz na panelu
Tu zaczyna się praktyka. Ten sam model może mieć kilka sposobów sterowania i właśnie one decydują, czy pompa reaguje spokojnie na zmianę obciążenia, czy pracuje cały czas z jednym ustawieniem. W instrukcjach różnych marek logika jest podobna: stałe ciśnienie stabilizuje układ, proporcjonalne ciśnienie obniża intensywność przy mniejszym zapotrzebowaniu, a AUTO próbuje dopasować się sam.
| Tryb lub skrót | Co robi | Kiedy ma sens |
|---|---|---|
| Stałe ciśnienie (Δp-c, CP) | Utrzymuje zadany poziom ciśnienia niezależnie od zmian przepływu. | Najczęściej przy podłogówce, rozdzielaczach i układach, w których chcesz stabilnego zasilania obiegów. |
| Proporcjonalne ciśnienie (Δp-v, PP) | Obniża ciśnienie, gdy maleje zapotrzebowanie na wodę. | Dobrze działa w instalacjach grzejnikowych z głowicami termostatycznymi. |
| AUTO / AUTOADAPT | Sam dobiera punkt pracy na podstawie warunków instalacji. | Przy zmiennym obciążeniu i tam, gdzie chcesz minimum ręcznej regulacji. |
| I/II/III lub c1/c2/c3 | Pracuje na jednym z kilku stałych biegów. | Przy prostszych układach i do szybkiego testu, czy problem leży w pompie, czy w hydraulice instalacji. |
Różne marki opisują te same idee inaczej. W wielu modelach Wilo zobaczysz c1/c2/c3 jako trzy stałe biegi, a w wielu pompach Grundfos pojawiają się skróty CP, PP i AUTOADAPT. Jeśli na panelu widzisz C1, C2 albo P1, P2, traktuj je jako konkretne poziomy menu danego urządzenia, a nie uniwersalny standard.
Przy grzejnikach z termostatami zwykle lepiej sprawdza się ciśnienie proporcjonalne albo tryb automatyczny. Przy podłogówce częściej wygrywa stałe ciśnienie, bo pętle wymagają równomiernego zasilania. To dobry punkt wyjścia, zanim przejdę do biegu, mocy i sygnałów na wyświetlaczu.
Biegi, moc i sygnały na wyświetlaczu mówią więcej, niż wygląda
W praktyce bieg to po prostu poziom, na którym pompa pracuje w trybie ręcznym. Możesz widzieć I/II/III albo c1/c2/c3, ale sens jest ten sam: niższy bieg oznacza spokojniejszą pracę, wyższy - większą wydajność i zwykle większy pobór prądu. Ja nie traktuję najwyższego biegu jako „lepszego”, tylko jako narzędzie do krótkiej korekty albo testu.
| Wskazanie | Co oznacza | Po co je obserwować |
|---|---|---|
| W | Aktualny pobór mocy elektrycznej | Pomaga ocenić, czy pompa nie pracuje zbyt ciężko albo zbyt agresywnie. |
| m3/h | Bieżący przepływ | Pokazuje, ile wody faktycznie krąży w instalacji. |
| °C | Temperatura czynnika, jeśli model ją wyświetla | Pomaga wychwycić zbyt chłodny lub zbyt gorący obieg. |
| Alarm lub komunikat błędu | Ostrzeżenie o problemie z pracą pompy | Warto sprawdzić odpowietrzenie, zasilanie i ewentualną blokadę wirnika. |
To ważne rozróżnienie: tryb pracy mówi, jak pompa reguluje ciśnienie, a bieg pokazuje, z jaką stałą intensywnością pracuje w danym ustawieniu. Jeśli na ekranie widzę wysokie W, ale niski przepływ, zwykle szukam przyczyny w oporach instalacji, zapowietrzeniu albo zabrudzonym filtrze, a nie w samym symbolu.
Stąd już bardzo blisko do najważniejszego pytania praktycznego: jaki tryb wybrać do konkretnej instalacji CO.
Jak dobrać ustawienie do grzejników i podłogówki
Tu przydaje się prosty podział, bo nie każda instalacja lubi to samo. Ja przy grzejnikach i podłogówce zaczynam od innego punktu, choć cel jest identyczny: równe grzanie przy możliwie niskim poborze energii. Poniżej masz skrót, który naprawdę pomaga w codziennym ustawianiu.
| Rodzaj instalacji | Najczęściej wybierany tryb | Dlaczego | Na co uważać |
|---|---|---|---|
| Grzejniki z głowicami termostatycznymi | Proporcjonalne ciśnienie lub AUTO | Gdy zawory się zamykają, opór instalacji się zmienia i pompa nie musi cały czas pompować na pełnej mocy. | Zbyt wysoki bieg zwykle daje szum na zaworach. |
| Podłogówka | Stałe ciśnienie | Pętle podłogowe potrzebują stabilnego zasilania i równomiernego przepływu. | Nie zaczynałbym od maksimum, tylko od ustawienia pośredniego. |
| Układ prosty lub stały opór | Stały bieg | W takich systemach regulacja bywa mniej potrzebna, a prosty bieg ułatwia diagnostykę. | Jeśli instalacja zaczyna hałasować, schodzę o jeden poziom. |
| Instalacja ze strefami i siłownikami | AUTO / AUTOADAPT | Pompa lepiej reaguje na częste zmiany zapotrzebowania. | Po kilku dniach i tak sprawdzam, czy nie trzeba korekty. |
Najbardziej praktyczna zasada brzmi banalnie, ale działa: zacznij od ustawienia umiarkowanego, a nie od najwyższego. Zbyt mocna pompa nie poprawia ogrzewania proporcjonalnie do poboru prądu, tylko częściej wprowadza hałas, nadmierny przepływ i słabszą kontrolę temperatury w pomieszczeniach.
Po takim ustawieniu zostaje jeszcze jedna rzecz, którą ludzie pomijają najczęściej: błędy w samym odczycie symboli.
Najczęstsze błędy, które psują odczyt symboli
- Mylenie H z mocą. H nie mówi, ile prądu pobiera pompa, tylko jak duży opór instalacji może pokonać.
- Ustawianie najwyższego biegu „na zapas”. To częsty skrót myślowy, który zwykle kończy się hałasem i większym zużyciem energii.
- Ignorowanie typu instalacji. Ten sam tryb może działać dobrze w podłogówce, a gorzej przy grzejnikach z termostatami.
- Odczytywanie skrótów bez legendy modelu. C1, C2, P1 czy P2 nie powinny być zgadywane tylko po literach na wyświetlaczu.
- Patrzenie wyłącznie na średnicę przyłącza. Sama liczba 25 albo 32 nie mówi jeszcze, czy pompa ma odpowiedni zakres H i Q.
Najczęściej problemem nie jest sama pompa, tylko brak odpowietrzenia, zabrudzony filtr albo źle zbalansowana instalacja. Jeśli po zmianie ustawienia objaw nie znika, nie zakładałbym od razu, że symbol został źle odczytany - najpierw sprawdziłbym hydraulikę całego układu.
To prowadzi do ostatniego kroku, który ja robię zawsze przed uznaniem, że ustawienie jest naprawdę dobre.
Co jeszcze sprawdzam, zanim uznam pompę za ustawioną dobrze
Najpierw słucham instalacji. Jeśli pojawia się gwizd, stukanie albo nierówny szum na zaworach, zwykle oznacza to, że pompa daje za duże ciśnienie w stosunku do potrzeb obiegu. Wtedy zamiast szukać kolejnego „mocniejszego” trybu, schodzę o jeden poziom i obserwuję efekt przez kilka godzin albo jeden pełny cykl grzewczy.
Potem patrzę na stabilność pracy: czy grzejniki dogrzewają równomiernie, czy podłogówka nie ma zimnych pętli i czy pobór mocy nie skacze bez wyraźnego powodu. Jeśli wszystko trzyma się spokojnie, a na ekranie nie ma ostrzeżeń, to zwykle znak, że symbole zostały zinterpretowane właściwie i pompa pracuje tam, gdzie powinna.
W praktyce najwięcej daje nie zapamiętanie wszystkich skrótów, tylko nauczenie się jednej kolejności: najpierw odczytuję H i Q, potem tryb pracy, potem bieg i komunikaty na ekranie. Dzięki temu symbole przestają być zagadką, a zaczynają być narzędziem do realnej regulacji ogrzewania.
